Při rekonstrukci rybníka Medvědice jsme zajišťovali geodetické práce v několika etapách – od vytyčení stavby přes zaměření skutečného provedení až po vyhodnocení změny terénu a množství odtěženého sedimentu.
Díky zaměření původního a nového stavu bylo možné vytvořit 3D modely terénu, vzájemně je porovnat a přesně určit, jak se dno rybníka po odbahnění změnilo.
Vytyčení stavby před zahájením prací

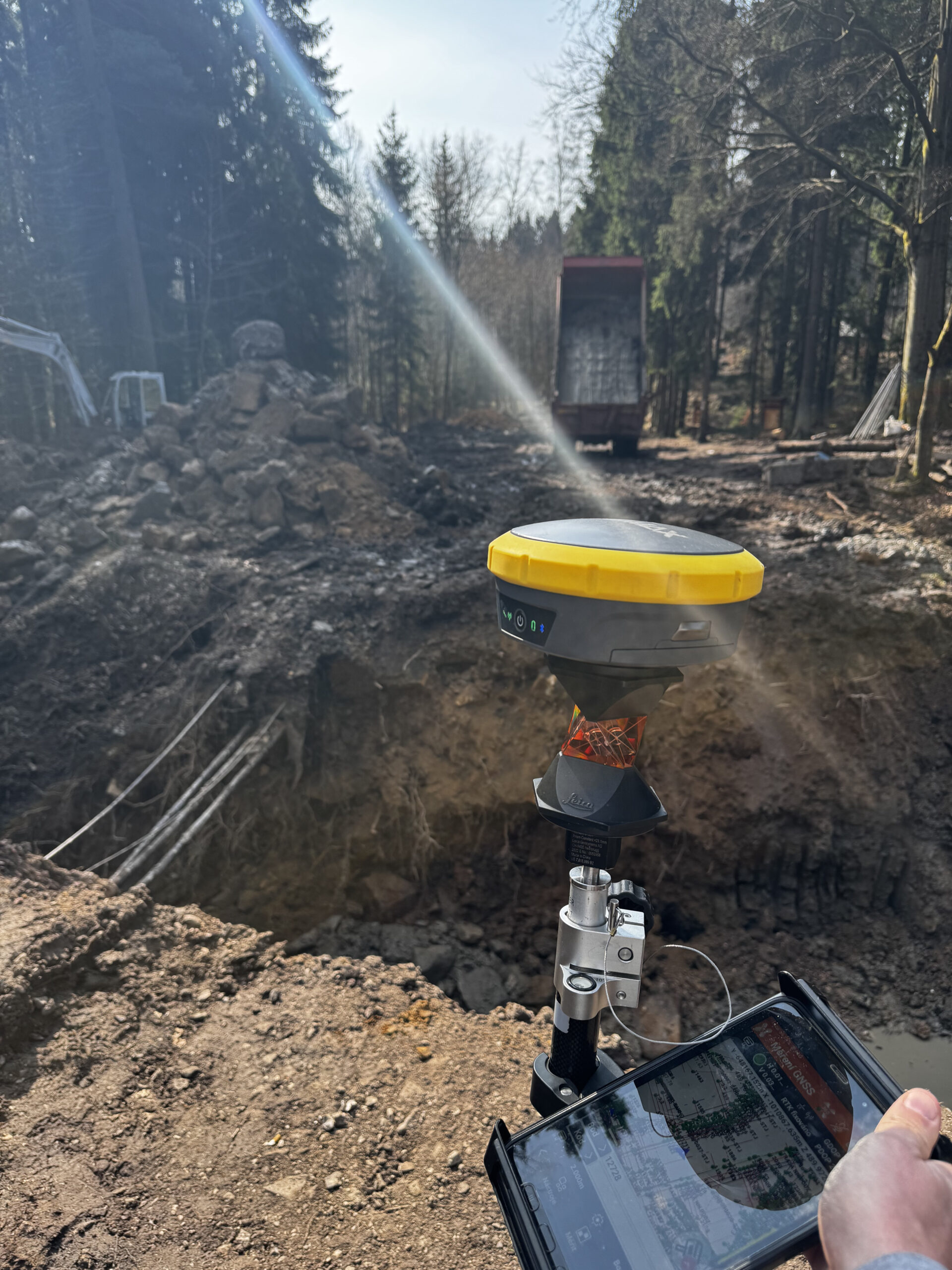

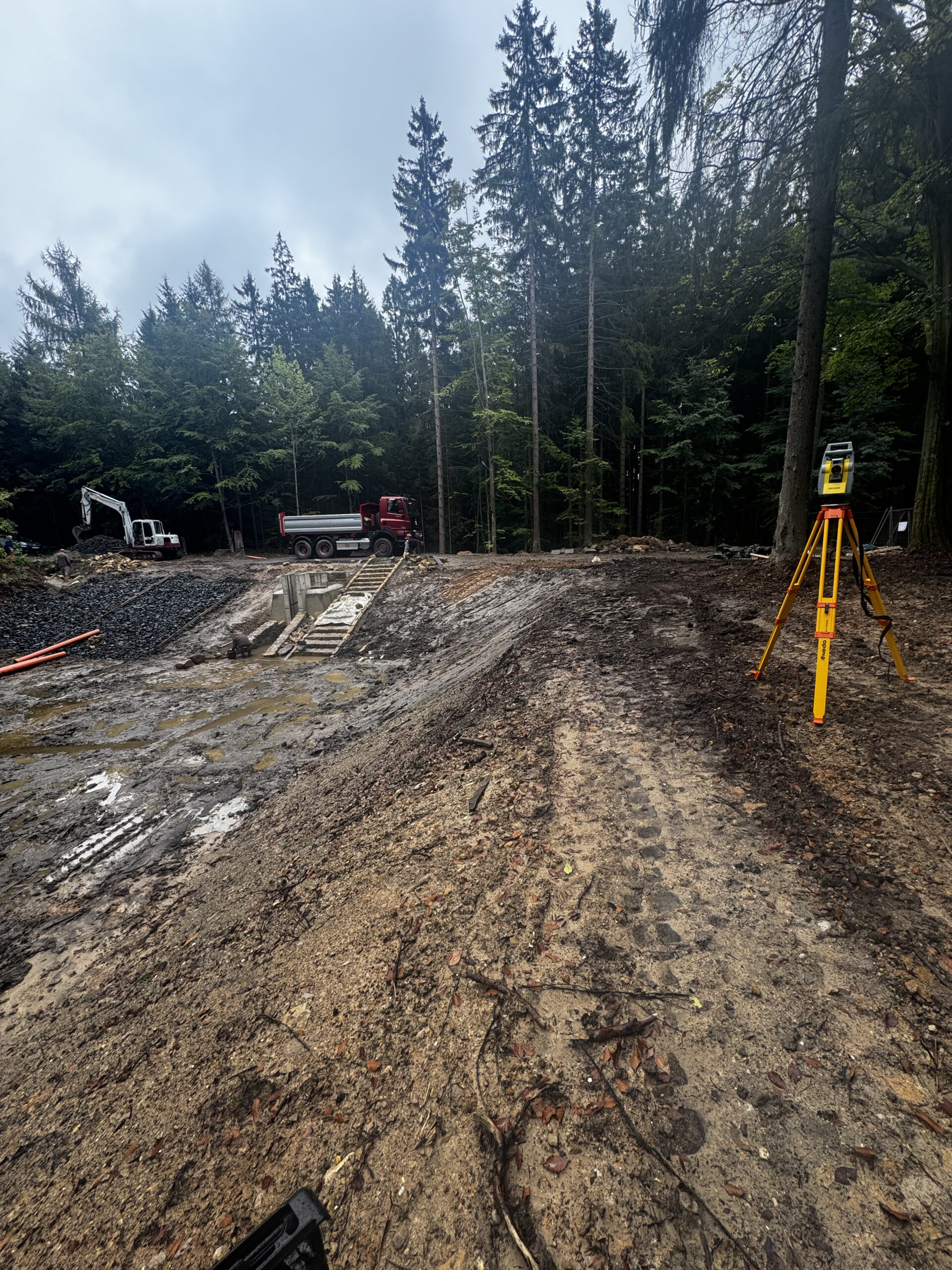

První částí zakázky bylo geodetické vytyčení stavby podle projektové dokumentace. Do terénu jsme přenesli potřebné body a prvky tak, aby realizační firma měla jednoznačný podklad pro provedení stavebních prací.
U vodohospodářských staveb je přesné vytyčení důležité zejména kvůli výškovému řešení, tvaru hráze, objektům a návaznosti jednotlivých částí stavby.

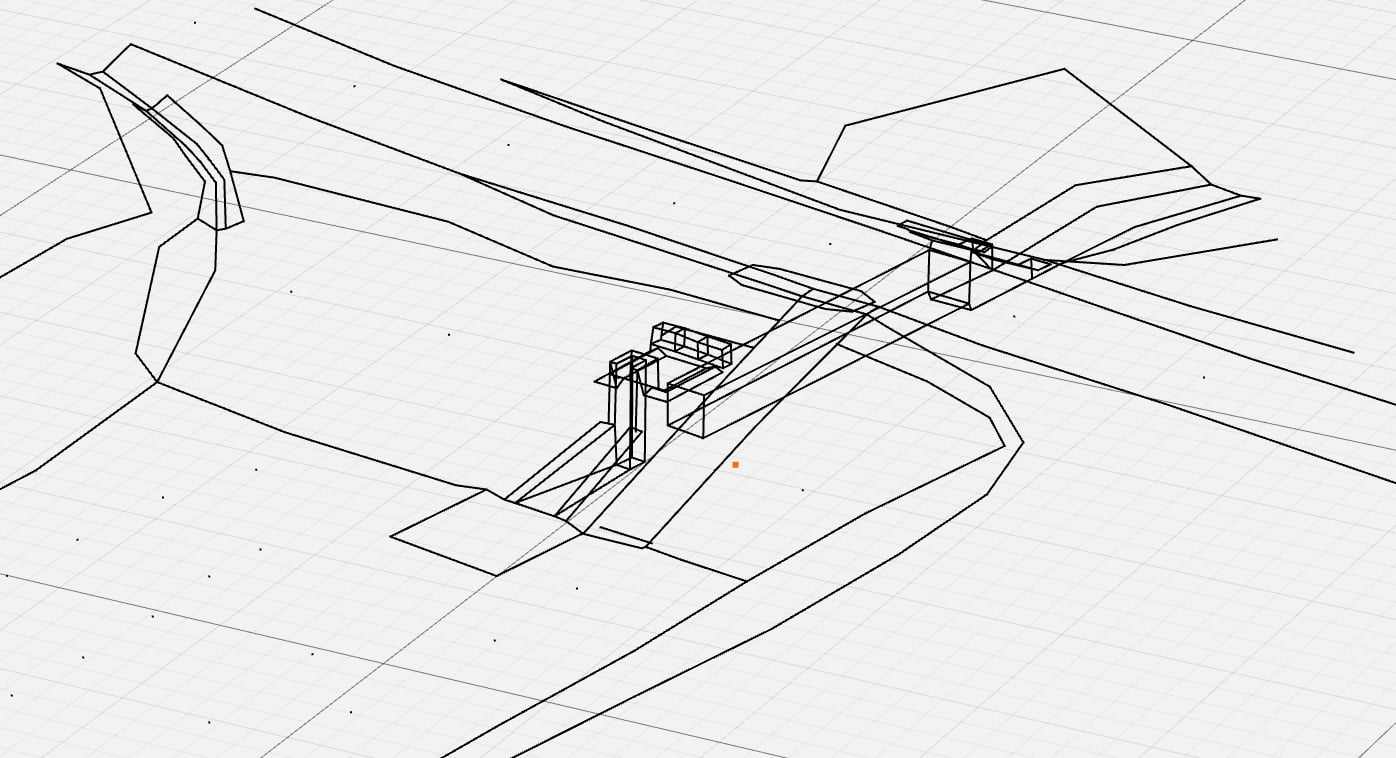

Skutečné zaměření po provedení stavby
Po dokončení příslušných prací následovalo geodetické zaměření skutečného provedení. Z naměřených dat lze vytvořit prostorový model skutečného stavu a následně připravit další podklady – například podélné a příčné profily nebo výškové porovnání s původním stavem.

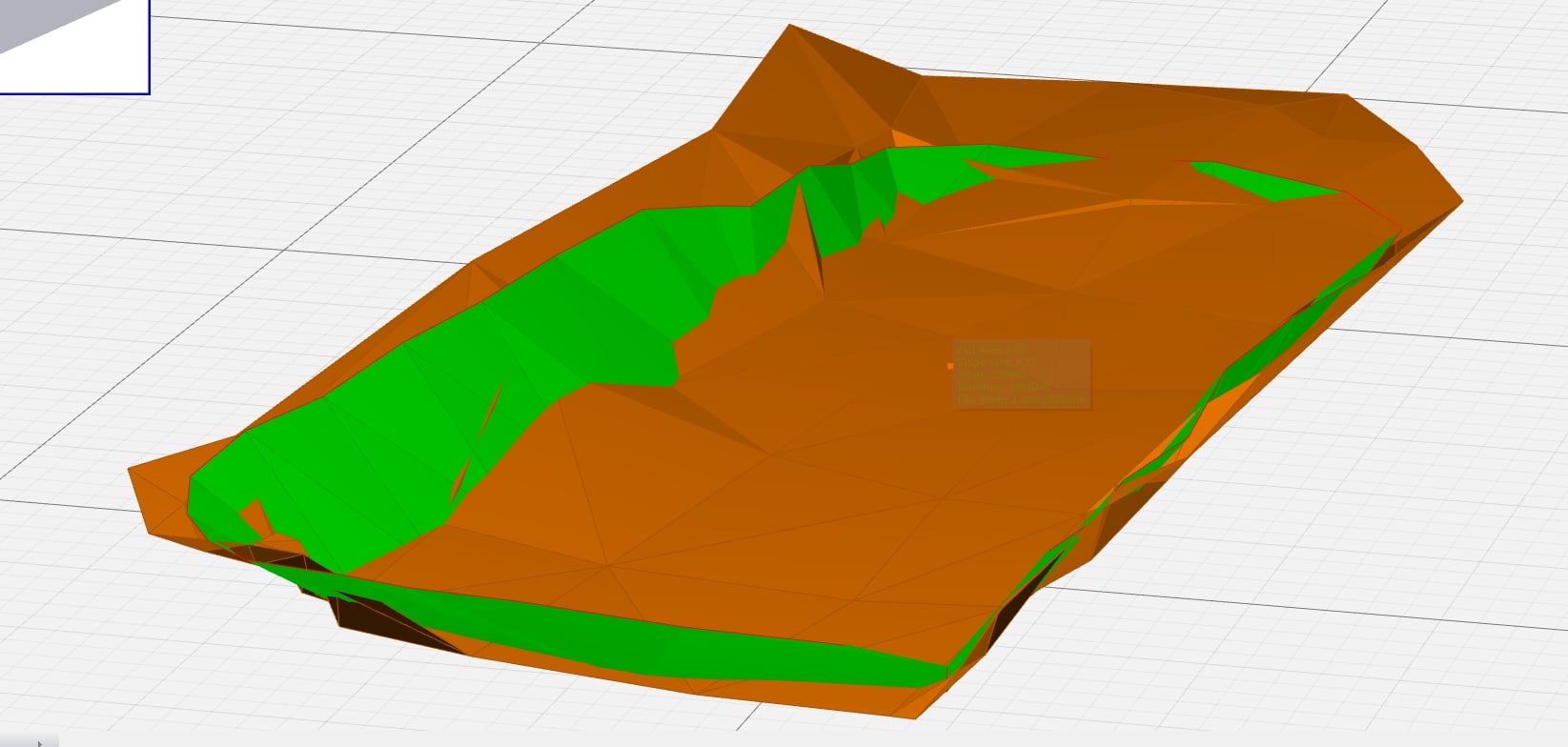

3D model dna před a po odbahnění
Jedním z hlavních úkolů bylo zjistit skutečné množství sedimentu, které bylo z rybníka odstraněno. Pro tento účel jsme pracovali s původním zaměřením před rekonstrukcí a novým zaměřením po odbahnění.
Z obou měření byly vytvořeny digitální 3D modely terénu. Jejich vzájemným porovnáním lze určit výškové rozdíly v jednotlivých místech a především vypočítat objem odtěženého materiálu.
Tento postup poskytuje investorovi i realizační firmě objektivní číselný podklad založený na skutečně zaměřeném stavu.

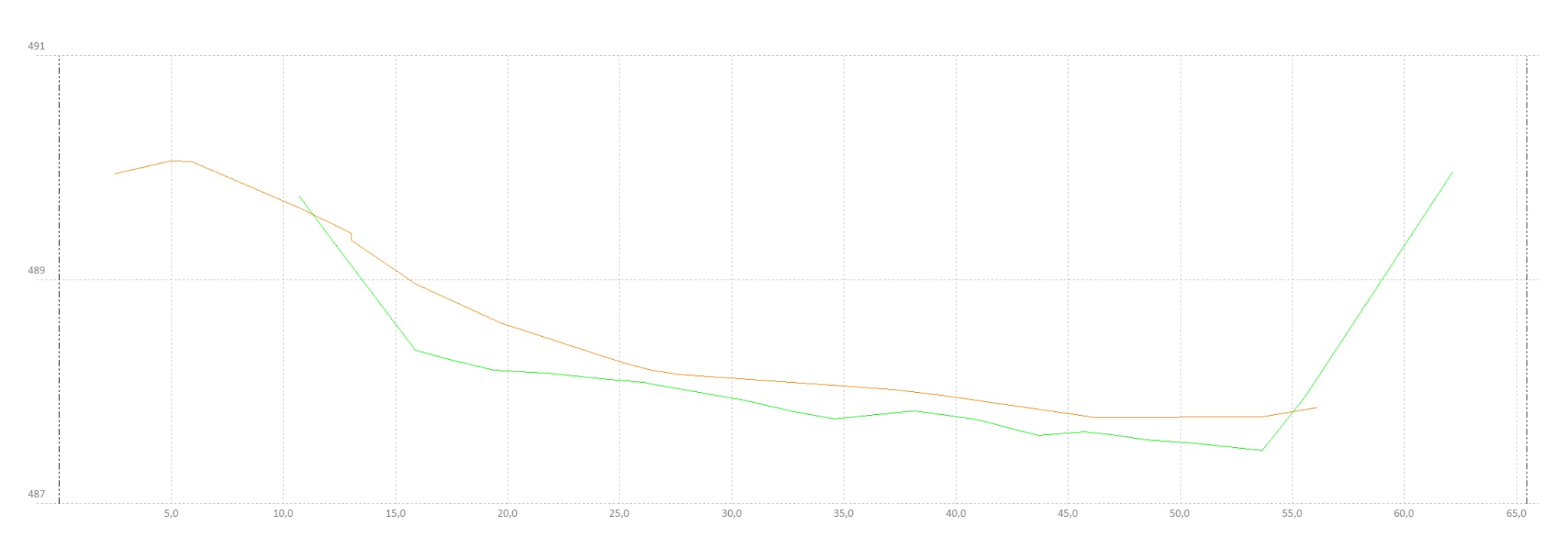

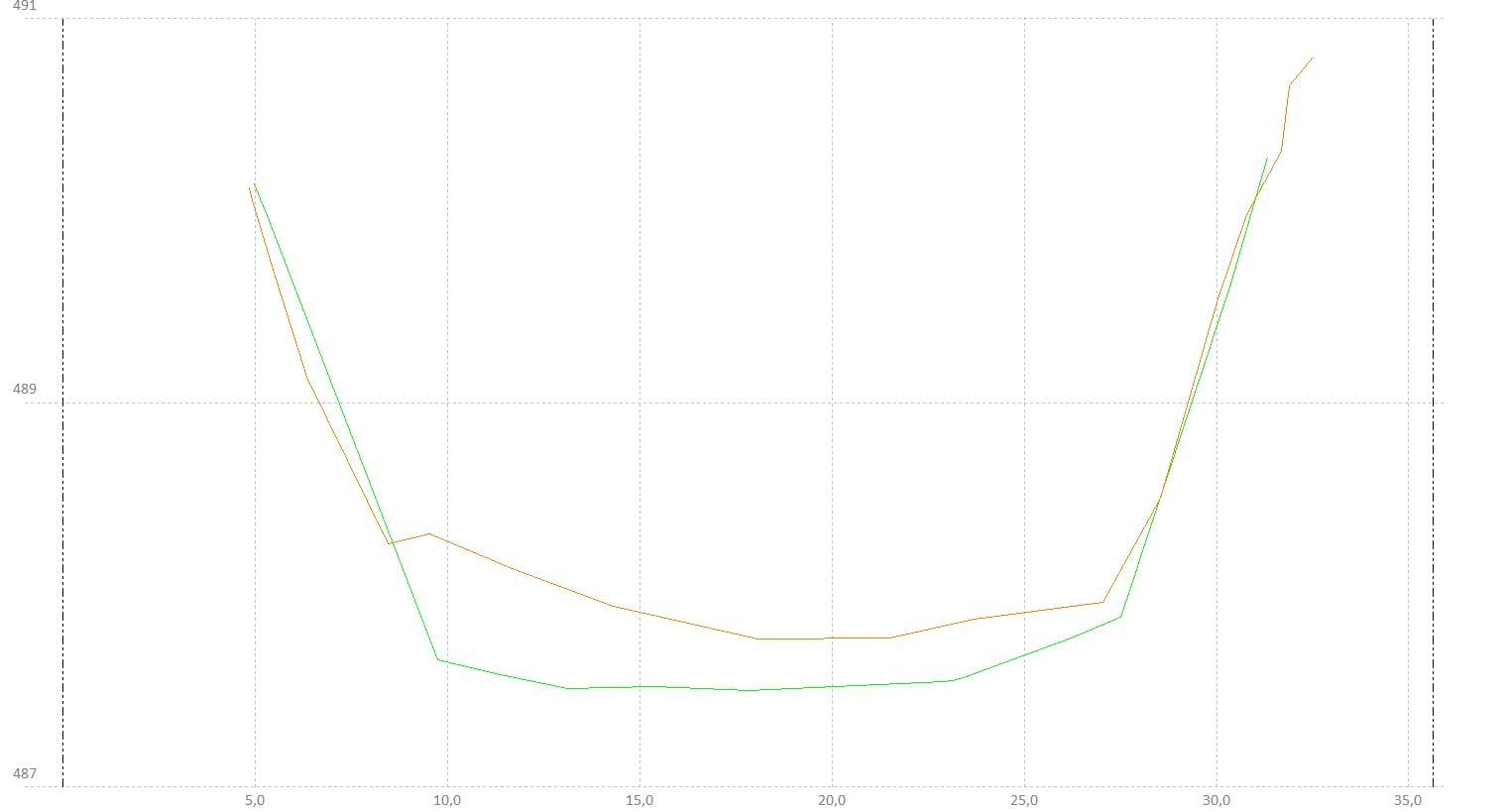

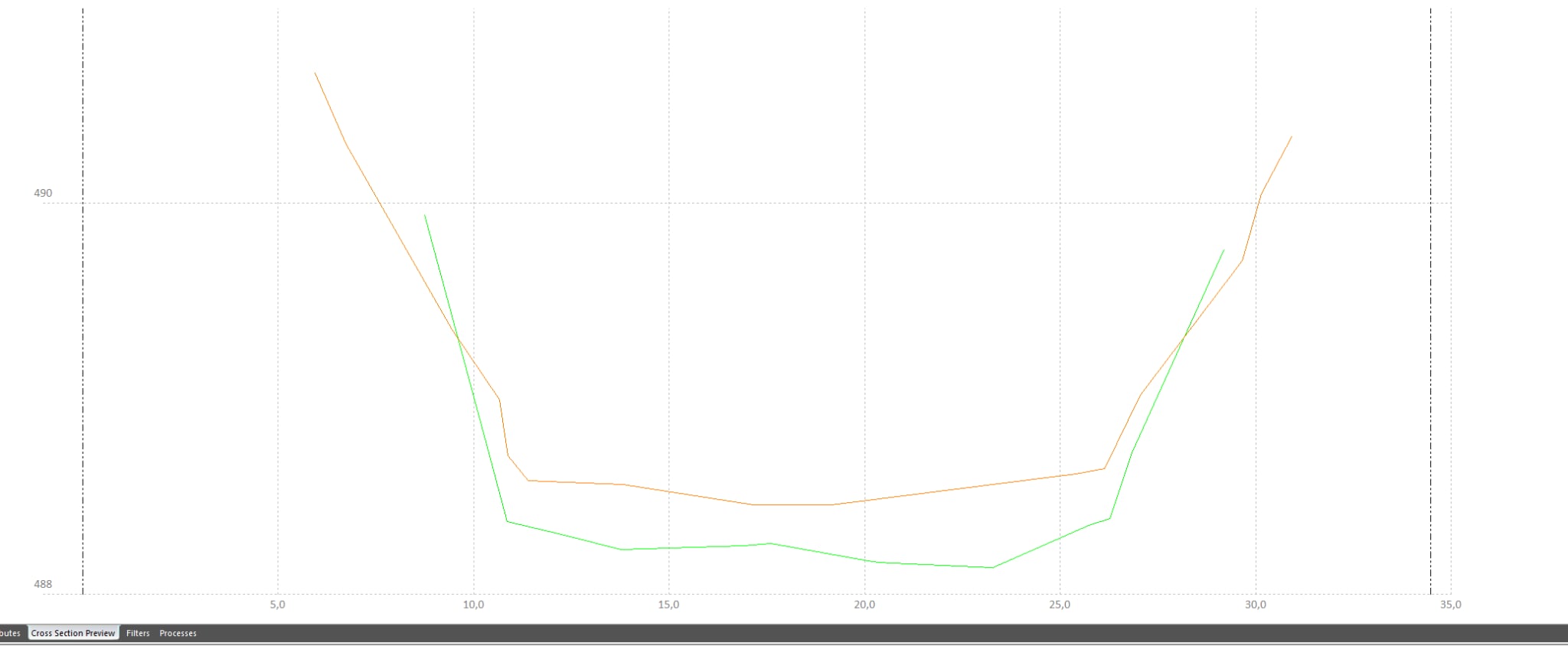

Součástí zpracování jsou také příčné a podélné profily, na kterých je změna geometrie dna dobře patrná. Profily umožňují přehledně porovnat původní a nový stav v konkrétních řezech a doplňují prostorové vyhodnocení 3D modelů.
Geodézie jako kontrola skutečně provedených prací
Rekonstrukce rybníka Medvědice dobře ukazuje, že geodetické práce nekončí vytyčením stavby. Kombinací vytyčení, skutečného zaměření, 3D modelů terénu a výpočtu kubatur lze celý průběh stavby přesně zdokumentovat a následně vyhodnotit skutečný rozsah provedených zemních prací.
Stejný postup lze využít při rekonstrukcích rybníků a vodních nádrží, odbahňování, úpravách vodních toků, zemních pracích, výkopech nebo při kontrole kubatur na stavbách.
